Hvordan dekoder man den nøjagtige frekvens af et 2,4 GHz RF-signal?

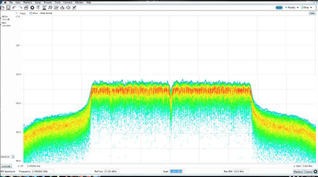

Kæmper du med at finde et signal i den støjende 2,4 GHz-bånd? Med så meget interferens fra Wi-Fi og Bluetooth kan det føles umuligt at isolere dit mål. Jeg vil guide dig gennem det.

For at finde en 2,4GHz¹ signalets nøjagtige frekvens, brug en spektrumanalysator². Indstil midterfrekvensen til 2,45GHz med en span på 100MHz. Sænk Resolution Bandwidth (RBW)³ for at isolere signaler og brug en markør til at måle frekvensen af den højeste top på displayet.

Jeg får ofte spørgsmål som dette fra kunder. Selvom min virksomhed fokuserer på produktion af RF-komponenter⁴, er vores ingeniører også brugere i felten. Vi har selv stået over for de samme udfordringer, og vi nyder at dele, hvad vi har lært gennem årene. Denne proces kan lyde enkel, men det er nøglen at få detaljerne rigtige for at opnå et klart og præcist resultat. Før vi går i gang med de specifikke trin, lad os først sikre, at du har det rette udstyr til jobbet.

Hvilke værktøjer skal du bruge for at begynde at afkode RF-signaler?

Klar til at analysere RF-signaler, men usikker på hvilket udstyr du skal bruge? At vælge det forkerte udstyr er en dyr fejl, der ikke vil give dig de rigtige resultater. Jeg giver dig en klar liste.

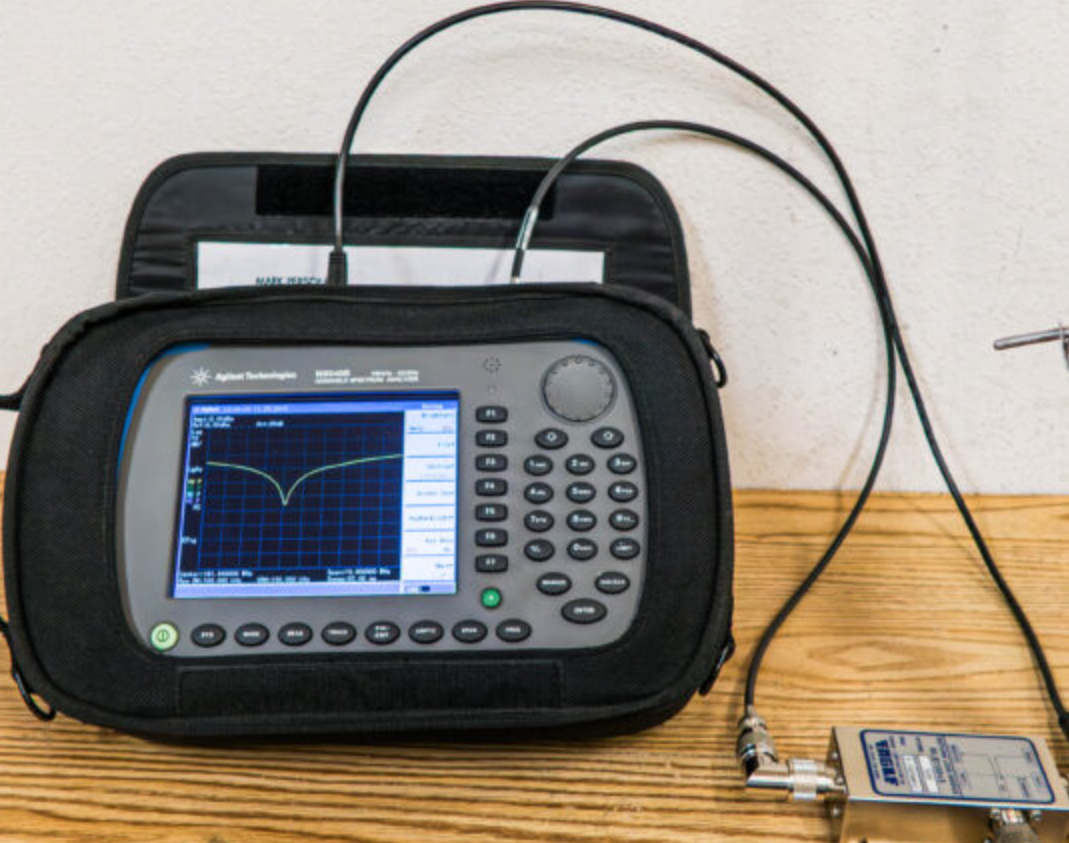

Det primære værktøj er en spektrumanalysator². Du har også brug for en antenne designet til 2,4GHz-båndet og høj kvalitet RF-kabler (f.eks. SMA) til at forbinde antennen til analysatoren. Disse tre elementer udgør det grundlæggende sæt til enhver RF-signal-analyse.

Lad os se nærmere på hver af disse værktøjer. At vælge det rigtige til dit budget og dine behov er det første skridt. Jeg kan huske, da jeg først begyndte, prøvede jeg at skære hjørner på kabler, og det forårsagede flere timers frustration, da jeg forsøgte at finde et signal, der blev tabt, før det overhovedet nåede min analyzer.

Kerneværktøjerne til signaljagt

Din succes afhænger næsten helt af tre hardwaredele.

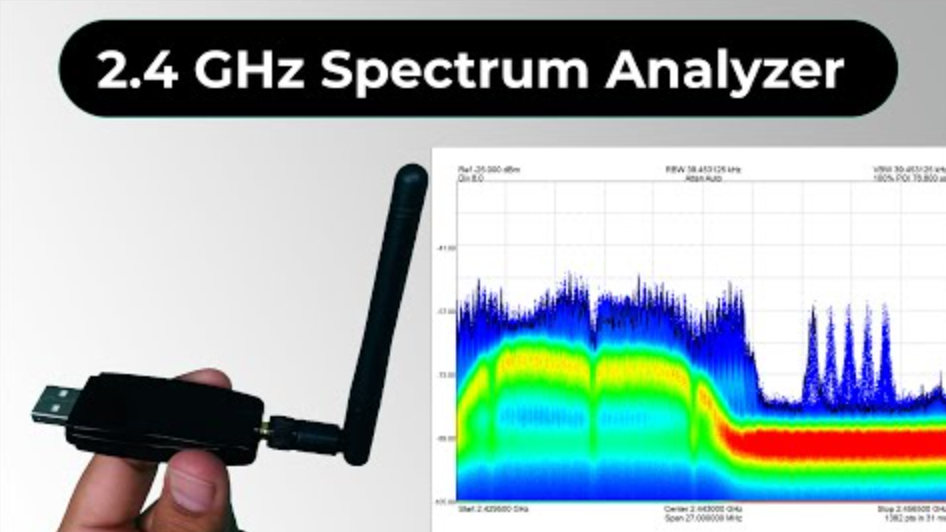

1. Spektrumanalysator: Dette er hjertet i dit setup. Det er en enhed, der måler og viser signalkraft⁵ aforstærkning⁶frekvensen Tænk på den som et par øjne, der kan se usynlige radiofrekvenser. Du kan finde budgetvenlige muligheder som⁷, USB-baserede Software Defined Radios (SDRs) , som er gode til læring. Til professionelt arbejde tilbyder en dedikeret⁸ bordanalysator.
2. meget bedre ydeevne med hensyn til følsomhed og hastighed. Antenne: Antenne er dine ører. Den opfanger RF-energien fra luften. For 2,4 GHz fungerer en enkel \⁹ retningsbestemt antenne.
3. som en Yagi eller patchantenne fungere meget bedre. Kabler og Adaptere: Disse er nerverne, der forbinder alt. Undervurder aldrig vigtigheden af gode kabler. Et billigt, tabende kabel kan ødelægge dit signal. Kig efter lavt tab¹⁰ med de korrekte stikforbindelser, som normalt er SMA-type til dette frekvensområde.

Her er en tabel for at hjælpe dig med at sammenligne dine muligheder.

Hvordan opsætter du korrekt en spektrumanalysator?

Du kigger på din spektrumanalysator, men alt du ser er en skærm fuld af støj. Du kan ikke finde dit signal i kaosset. Jeg vil forklare de vigtigste indstillinger, du skal konfigurere.

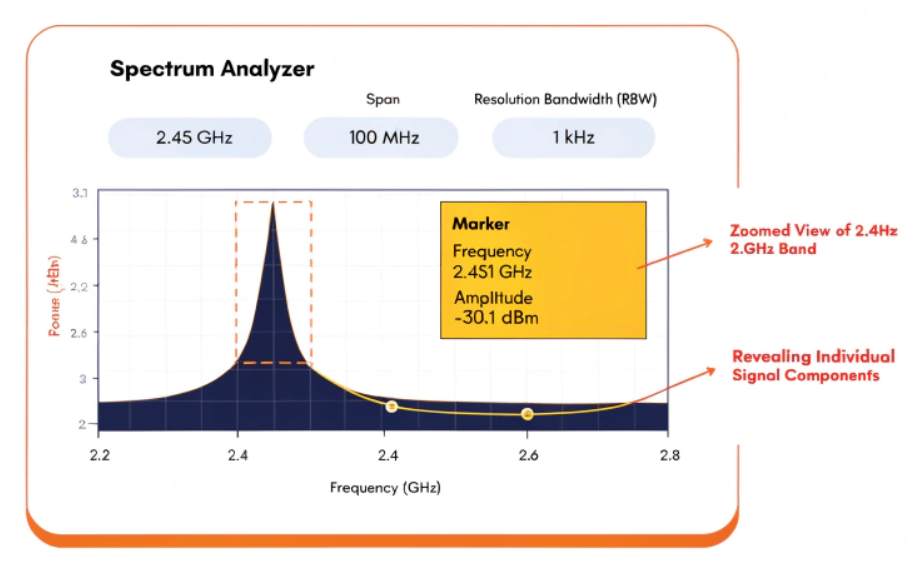

Først skal du indstille Centerfrekvensen til 2,45 GHz og Spændet til 100 MHz for at se hele ISM-båndet¹¹. Derefter justeres Reference-niveauet, indtil signalets top er nær toppen. Endelig sænkes Resolution Bandwidth (RBW)³ at adskille individuelle signaler fra støj.

At få disse indstillinger rigtigt er mere kunst end videnskab i starten, men du vil hurtigt få en fornemmelse for det. Jeg tænker på det som at justere en manuel radio. Du skal justere drejeknappen omhyggeligt for at finde stationen og derefter finjustere den for at få klar lyd. En spektrumanalysator er meget ligesom det, men feedbacken er visuel. Målet er at få dit målsignal til at skille sig tydeligt ud fra alt andet. Lad os gennemgå de tre vigtigste indstillinger, du vil bruge.

Mestring af "De Store Tre" Indstillinger

Din evne til at finde et signal afhænger af, hvor godt du kan manipulere tre hovedparametre på din analyzer.

1. Centerfrekvens og Spænd

   Tænk på dette som zoom- og panoreringfunktionen på et kamera. Den Centerfrekvens er, hvor du peger dit syn, og Spændet er, hvor bredt dit syn er. For at finde et 2,4 GHz signal er et godt udgangspunkt en centerfrekvens på 2,45 GHz og et spænd på 100 MHz. Dette viser dig hele det ubemandede bånd fra 2,4 GHz til 2,5 GHz. Når du ser et signal af interesse, kan du reducere spændet og justere centerfrekvensen for at "zoome ind" på det for et nærmere kig.

2. Referenceniveau

   Dette indstiller effektniveauet for den øverste linje på din skærms vertikale akse. Hvis dit signal er for højt og går ud over skærmen, skal du øge referenceniveauet. Hvis det er for lavt og gemt i støjen i bunden, skal du sænke referenceniveauet. Justering af denne indstilling sikrer, at dit signal er pænt indrammet på displayet. Det arbejder ofte sammen med den interne dæmper for at forhindre, at stærke signaler overbelaster analyzerens følsomme indgang.

3. Resolution Bandwidth (RBW)

   Dette er den mest kritiske indstilling for klarhed. RBW er som størrelsen på det objektiv, du kigger gennem. En mindre RBW giver dig et skarpere, mere detaljeret billede, hvilket gør det muligt at adskille signaler, der er meget tæt på hinanden i frekvens. Men en lille RBW betyder også en langsommere scanningstid. En større RBW er hurtigere, men kan sløre svage signaler eller tilstødende signaler sammen. Du skal finde en balance.

Hvilke almindelige udfordringer vil du støde på, og hvordan overvinder du dem?

Du har sat alt op, men dit signal er svagt, ustabilt eller skjult af et andet. Dette er et almindeligt og frustrerende problem. Jeg vil forklare disse problemer og hvordan man løser dem.

For et svagt signal, brug en Lav Noise Amplifier (LNA)¹². For ustabile signaler, der hopper rundt, brug "Max Hold"-funktionen for at fange hele båndbredden. For at trække et signal ud af støjen, sænk din RBW og aktiver sporanalyse for at glatte visningen.

Hver RF-ingeniør har været der. Du ved, at et signal eksisterer, men du kan bare ikke få et rent lås på det. 2,4 GHz-båndet er især svært, fordi det er et delt område. Det er som at prøve at høre en persons hvisken i et højt, overfyldt rum. Det gode er, at dit spektrumanalysator har særlige funktioner til at håndtere netop disse situationer. Jeg har brugt utallige timer på at fejlfinde disse problemer, og løsningerne er ofte ret enkle, når du ved, hvad du skal kigge efter.

Almindelige problemer og deres løsninger

Lad os gennemgå de tre mest hyppige problemer og deres løsninger.

1. Problem: Signal er for svagt

   Nogle gange er dit signal under analyzatorens støjgrænse, hvilket gør det usynligt. Løsningen er at forstærke det. Du kan gøre dette ved at placere en Lav Noise Amplifier (LNA) i serie mellem din antenne og din spektrumanalysator. En LNA forstærker kraften af alt, den modtager, men dens nøglefunktion er, at den tilføjer meget lidt støj selv. Dette øger signal-til-støj-forholdet¹³, der får dit svage signal til at "poppe" ud fra støjgulvet. Vores virksomhed fremstiller LNAs til dette formål, og de er essentielle for professionelle signaljagt¹⁴.

2. Problem: Signalet hopper mellem frekvenser

   Hvis du ser et signal, der vises i et splitsekund og derefter forsvinder, eller virker til at hoppe rundt, ser du sandsynligvis på en frekvenshoppende spredningsspektrum (FHSS)¹⁵ signal. Bluetooth er et perfekt eksempel på dette. For at se det skal du bruge "Max Hold" funktionen på din analysator. Denne funktion holder det højeste målede effektniveau ved hvert frekvenspunkt på skærmen. Over et par sekunder vil den "male" et billede af det fulde frekvensområde, som signalet bruger.

3. Problem: Et stærkt signal skjuler dit svage signal

   Hvad hvis dit signal er lige ved siden af en meget stærk Wi-Fi-kanal? Det stærke signal kan overvælde analysatoren og skjule dit mål. Det første skridt her er at formindske din opløsningsbåndbredde (RBW). En mindre RBW indsnævrer analysatorens fokus, hvilket gør det muligt at skelne mellem to signaler, der er meget tæt på hinanden. Du kan også bruge sporingsgennemsnit, som gennemsnitligt flere svejser sammen. Dette udjævner tilfældig støj, mens det holder stabile signaler som dit klart og stabilt.

Konklusion

At finde en 2,4GHz¹ signalet handler om at have de rigtige værktøjer, mestre nøgleindstillinger som RBW, og vide hvordan man fejlfinder almindelige problemer. Jeg håber, denne praktiske guide hjælper dig med at få succes.
